原子力総合パンフレット Web版

2章 原子力開発と発電への利用

低レベル放射性廃棄物

原子力発電所や原子力施設、研究施設などから発生する低レベル放射性廃棄物は、放射能レベルなどに応じて埋設処分され ます。

1

原子力発電所から発生する放射性廃棄物

原子力発電所からは、気体状、液体状、固体状の放射性廃棄物が発生します。建物の換気をした空気などの気体は、フィルターなどを通して放射性物質をできるだけ取り除きます。その後、放射性物質の濃度を測定し、基準以下であることを確認して大気中へ放出されます。
洗濯の廃液など液体状のものは、ろ過や蒸発濃縮などをしたうえで、蒸留水は、再利用するか、放射性物質の濃度を測定し、安全を確認して海へ放出されます。
そして、紙や布などは、焼却、圧縮などをしてから、使用済みのフィルターやイオン交換樹脂などは、貯蔵タンクで放射能レベルを下げてからドラム缶に詰められます。

制御棒や炉内構造物などの放射化した金属は、切断などをしたうえで容器に固化されます。液体状の廃棄物を蒸発濃縮した後に残った廃液も、セメントやアスファルトで固め、ドラム缶に詰められます。
原子力発電所から発生する低レベル放射性廃棄物は、放射能レベルに応じて以下の三つに分けられます。
・放射能レベルの極めて低い廃棄物:コンクリートや金属
・放射能レベルの比較的低い廃棄物:濃縮廃液、紙、布、イオン交換樹脂など
・放射能レベルの比較的高い廃棄物:制御棒、炉内構造物など

原子力発電所から出る廃棄物の処理・処分方法

原子力発電所から出る廃棄物の処理・処分方法

出典:電気事業連合会「放射性廃棄物Q&A」などより作成

関連情報(詳細):エネ百科「原子力・エネルギー図面集」

2

原子力施設から発生する放射性廃棄物

原子力発電所以外の原子力施設からは、「ウラン廃棄物」や「長半減期低熱放射性廃棄物(TRU廃棄物、Trans Uranic Waste)」とよばれる低レベル放射性廃棄物が発生します。
ウラン廃棄物は、ウラン濃縮施設やウラン燃料の加工施設で発生する沈殿物や使用済フィルターなど、ウランを含んだ廃棄物です。
TRU廃棄物は、再処理工場やMOX燃料の加工施設から出る廃液や使用済燃料の燃料を包んでいる被覆管を切断したものなど、半減期の長い超ウラン核種を含む廃棄物です。
現在、ウラン廃棄物については、ウラン燃料成型加工事業者や国立研究開発法人日本原子力研究開発機構(JAEA)、日本原燃(株)(JNFL)において、TRU廃棄物は、JAEAとJNFLにおいて保管されています。

3

研究施設などから発生する放射性廃棄物

JAEAを含む全国各地の数多くの研究機関、大学、民間企業、医療機関などでは、研究用原子炉や核燃料物質、放射性同位元素などの使用にともない低レベル放射性廃棄物が発生します。現在、それぞれの発生者の事業所において保管管理されています。
研究施設などから発生する放射性廃棄物は、2008年6月にJAEAが埋設処分の実施主体として位置づけられ、国の定めた「埋設処分業務の実施に関する基本方針」(2008年12月)に即して策定された「埋設処分業務の実施に関する計画」(2009年11月認可)に基づいて事業が実施されます。
第一期事業として埋設する廃棄物の量は、200リットルドラム缶換算でピット処分約21万本、トレンチ処分約35万本相当の規模が計画されています。また、埋設施設の規模は廃棄体約60万本で、全操業期間の年間平均でピット処分約4,000本、トレンチ処分約8,000本の埋設処分が計画されています。

4

低レベル放射性廃棄物の処分

原子力発電所や原子力施設、研究施設などから発生する低レベル放射性廃棄物は、放射能レベルなどに応じて埋設処分されます。

【トレンチ処分】

放射能レベルの極めて低い廃棄物は、地面の浅いところに埋設処分されます。これをトレンチ処分といいます。
JAEAの動力試験炉(JPDR)の解体にともなって発生したコンクリートなどの廃棄物を対象に、同研究所の敷地内で試験的に実施されています。また、日本原子力発電(株)では、東海発電所の解体にともなって発生する低レベル放射性廃棄物のうち、放射能レベルの極めて低いものの埋設施設の設置に係る埋設事業許可申請書を2015年7月16日に原子力規制委員会へ提出し、審査を受けています。

【ピット処分】

放射能レベルの比較的低い廃棄物は、浅い地面の中にコンクリートの囲い(コンクリートピット)などの人工的な構造物を設けて埋設処分されます。これをピット処分といいます。
JNFLの低レベル放射性廃棄物埋設センター(青森県六ヶ所村)で行われています。
1号廃棄物埋設地では、各発電所で発生した濃縮廃液や使用済樹脂、焼却灰などをセメントなどで固めてドラム缶に入れたものを対象に、1992年12月から受け入れが開始されています。2号廃棄物埋設地では、金属やプラスチック類などをドラム缶に入れて、モルタルで固めたものを対象に、2000年10月から受け入れが開始されています。
二つの埋設地は、ともに200リットルドラム缶20万本相当を埋設することができ、2020年10月末現在、1号廃棄物埋設地に14万9,107本、2号廃棄物埋設地に16万8,112本が埋設されています。
各発電所が希望する本数の受け入れを継続すると数年以内に満杯になる見込みのため、3号埋設施設の増設などに関して原子力規制委員会に申請されました。

専門情報:日本原燃株式会社「埋設事業の概要」

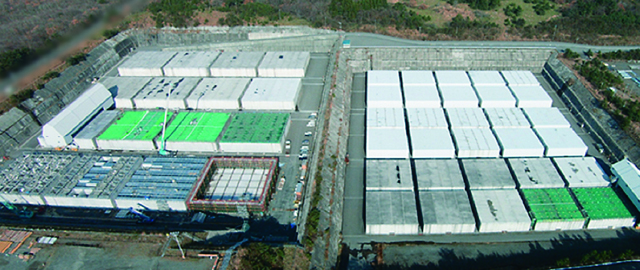

低レベル放射性廃棄物埋設センター(青森県六ヶ所村)

低レベル放射性廃棄物埋設センター(青森県六ヶ所村)

写真提供:日本原燃(株)

【中深度処分】

放射能レベルの比較的高い廃棄物は、地下鉄やビルの建設などで一般的と考えられる地下利用に対して、十分余裕をもった深度(70m以深)への埋設処分が検討されています。これを中深度処分といいます。

放射性廃棄物の種類と処分の概要

放射能レベルに応じた深度や障壁(バリア)を選び、トレンチ・ピット処分、中深度処分、地層処分が行われます。

放射性廃棄物の種類と処分の概要 放射性廃棄物の種類と処分の概要

出典:資源エネルギー庁HPより作成

関連情報(詳細):エネ百科「原子力・エネルギー図面集」
